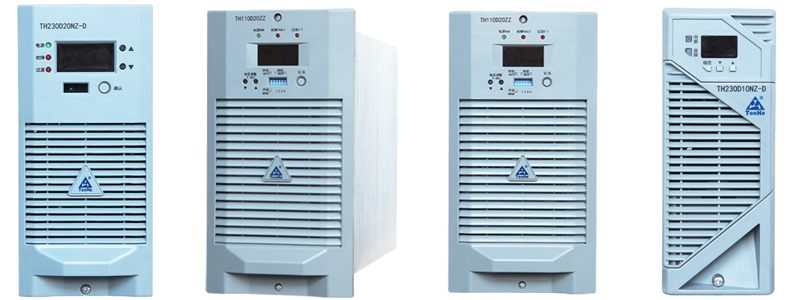

TH230D10ZZ-S

自冷模块 , 环境适应能力强，可靠性高 ,MODBUS ,TH 协议集成 , 自动、手动、独立工作三种工作模式 , 电磁兼容符合国家标准。 24小时咨询热线：16601146555

上一篇：TH110D40ZZ-3G

下一篇：TH110D20ZZ-S

产品描述

技术参数

重量 :9kg
尺寸 :230mm×130mm×325mm( 高 × 宽 × 深 , 不含面板接插件 )
冷却方式 : 自然冷却
工作温度 :-10℃～ 40℃
交流输入电压 VAC:220(-15% ～ 20%)
直流输出电压 VDC:176 ～ 300(88 ～ 150)
直流输出电流 A:10(20)
功率因数 : ≥ 0.995
效率 : ≥ 94%(93%)
稳压精度 : ≤ ±0.5%
稳流精度 : ≤ ±1%
峰值纹波系数 : ≤ 0.5%
噪音 : ≤ 50dB
并机不均流度 : ≤ ±3%
通讯方式 :RS485
模块主要特点 : 自冷模块 , 环境适应能力强 , 可靠性高 , MODBUS,TH 协议集成 , 自动、手动、
独立工作三种工作模式 , 电磁兼容符合国家标准。

模块主要特点:

自冷模块 , 环境适应能力强，可靠性高 ,MODBUS ,TH 协议集成 , 自动、手动、独立工作三种工作模式 , 电磁兼容符合标准。
效率高，模块效率可达到 95%~96%。
重量轻，体积小。
采用“三相无源功率因数校正电路”，输入无中线，功率因数可达 0.94。
采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。
模块内置直流输出隔离二极管，用户无需外设。
风冷模块风扇为简易更换模式，无需拆装机壳就可快速更换。
模块具有 RS-485 接口，方便接入自动化系统进行通信。
模块为 LED 数码管显示，分别设置显示切换按钮、手动调压按钮、拨码开关，操作简单。
输出过压保护：内置过压保护电路，出现过压后模块自动锁死，模块故障指示灯亮，故障模块自动退
出工作，不影响整个系统正常运行；过压保护点：220V 模块为 320V±5%，110V 模块为 160V±5%。
输出限流保护：每个模块输出电流最大限制为额定输出电流的 1.05 倍。
短路保护：采用回缩下垂限流方式，模块电流输出特性如图 1-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的 15％以下。模块可长期工作在短路状态，不会损坏，排除
故障后模块可自动恢复工作。
